سینی کابل چیست؟

سینی کابل (Cable Tray) یکی از اجزای حیاتی در صنعت برق و مدیریت کابل‌کشی است که برای پشتیبانی، سازماندهی و محافظت از کابل‌های الکتریکی به کار می‌رود. این سازه‌ها نقشی کلیدی در توزیع برق، سیستم‌های کنترل و ارتباطات در محیط‌های صنعتی، تجاری و ساختمانی ایفا می‌کنند. استفاده از سینی کابل به جای روش‌های سنتی مانند لوله‌های فولادی، راهکاری مدرن و مقرون‌به‌صرفه است که نه تنها ایمنی و نظم کابل‌کشی را افزایش می‌دهد، بلکه فرآیندهای توسعه، نگهداری و بازسازی خطوط انتقال کابل در آینده را نیز ساده‌تر می‌سازد.

بزرگترین تولید کننده سینی کابل در ایران

شرکت سینی کابل باستانی یکی از تولیدکنندگان برتر در زمینه تولید سینی کابل و تجهیزات جانبی مرتبط می‌باشد. این شرکت با بهره‌گیری از روش‌های پیشرفته و مطابق با استانداردهای بین‌المللی، انواع سینی کابل گالوانیزه با آبکاری گرم و سرد، لدر کابل (نردبان کابل یا لدر برق) و سینی کابل رنگی (سینی کابل گالوانیزه رنگی) را تولید می‌کند.

محصولات سینی کابل باستانی به دلیل دقت بالا در خم‌کاری و سوراخ‌کاری، از کیفیت بالایی برخوردار هستند و در ابعاد استاندارد ۲ و ۳ متری عرضه می‌شوند. این مجموعه با تمرکز بر کیفیت و تنوع محصولات، نیازهای پروژه‌های صنعتی، ساختمانی و تأسیساتی را تأمین کرده و تجهیزاتی مانند ساپورت، درب سینی کابل و سایر متعلقات مورد نیاز را نیز تولید و عرضه می‌کند.

انواع سینی کابل بر اساس ساختار و کاربرد

سینی‌های کابل در انواع مختلفی تولید می‌شوند که هرکدام برای شرایط و نیازهای خاصی طراحی شده‌اند. شناخت این انواع به شما کمک می‌کند تا بهترین گزینه را برای پروژه خود انتخاب کنید.

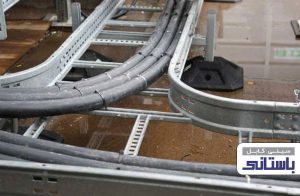

سینی کابل نردبانی

این مدل که از دو ریل جانبی متصل شده با پله‌ها تشکیل شده، رایج‌ترین و اقتصادی‌ترین نوع سینی کابل است. طراحی باز آن، تهویه و خنک‌کنندگی فوق‌العاده‌ای برای کابل‌ها فراهم می‌کند و آن را برای توزیع برق سنگین و عبور کابل‌های عمودی در ارتفاعات ایده‌آل می‌سازد.

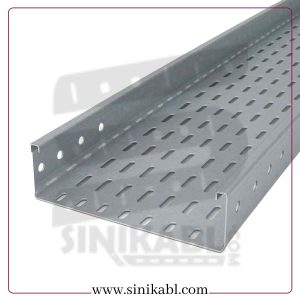

سینی کابل سوراخ‌دار

این سینی‌ها با داشتن سوراخ‌های متعدد (پانچ) در کف و دیواره‌ها، تهویه مناسبی برای کابل‌هایی با تولید حرارت متوسط فراهم می‌کنند. این سوراخ‌ها به تبادل جریان هوا کمک کرده و از تجمع رطوبت و گرد و غبار جلوگیری می‌کنند.

سینی کابل کف جامد

این مدل با کف کاملاً یکپارچه، حداکثر محافظت را برای کابل‌ها در برابر گرد و غبار، رطوبت و آلاینده‌های محیطی فراهم می‌کند. به همین دلیل، برای کابل‌های حساس و کابل‌هایی که حرارت زیادی تولید نمی‌کنند، گزینه‌ای مناسب محسوب می‌شود.

سینی کابل مشبک

این سینی‌ها که از سیم‌های فولادی یا استیل ضدزنگ ساخته شده‌اند، به دلیل وزن سبک و نصب آسان، محبوبیت زیادی دارند. طراحی مشبک آن‌ها تهویه عالی را تضمین می‌کند و به همین دلیل اغلب در اتاق‌های سرور و محیط‌هایی با دمای بالا استفاده می‌شوند.

سینی کابل کانالی

این سینی‌های U شکل برای پشتیبانی از تعداد محدودی کابل در فضاهای تنگ طراحی شده‌اند.

سینی کابل PVC

ساخته شده از پلاستیک، این سینی‌ها سبک، نارسانا و مقاوم در برابر تداخل سیگنال هستند و برای حفاظت از کابل‌های حساس مانند فیبر نوری کاربرد دارند.

سینی کابل آلومینیومی

این مدل سبک‌وزن، مقاوم در برابر خوردگی است و افت ولتاژ را کاهش می‌دهد.

سینی کابل فولادی و استیل

سینی‌های فولادی مقاومت مکانیکی بسیار بالایی دارند، در حالی که نوع استیل ضدزنگ آن در برابر رطوبت و دمای بالا نیز مقاوم است.

سینی کابل رنگی پودری

این سینی‌ها با پوشش رنگ کوره‌ای، مقاومت بالایی در برابر گرما، رطوبت و اشعه UV دارند و برای شرایط خاص محیطی استفاده می‌شوند.

انواع پوشش‌دهی (گالوانیزاسیون) برای افزایش دوام

برای محافظت سینی‌های کابل فولادی در برابر خوردگی و زنگ‌زدگی، از فرآیند گالوانیزه کردن استفاده می‌شود که طول عمر محصول را به شکل چشمگیری افزایش می‌دهد.

گالوانیزه سرد (Electro Galvanizing)

در این روش، ورق فولادی با لایه‌ای نازک از روی (حدود ۱۲ تا ۲۰ میکرون) از طریق فرآیند الکترولیز پوشش داده می‌شود. این نوع سینی به دلیل ظاهر صاف و قیمت اقتصادی، برای محیط‌های داخلی و خشک مانند سالن‌ها و سوله‌ها مناسب است. تولید آن معمولاً پس از برش‌کاری و سوراخ‌کاری ورق گالوانیزه انجام می‌شود.

گالوانیزه گرم (Hot-Dip Galvanized)

در این فرآیند، سینی کابل پس از ساخت کامل، در وان روی مذاب غوطه‌ور می‌شود. این کار باعث ایجاد یک پوشش ضخیم (۶۰ تا ۷۰ میکرون) و بسیار مقاوم می‌شود که تمام سطوح، لبه‌ها و سوراخ‌ها را به خوبی عایق می‌کند. سینی کابل گالوانیزه گرم برای محیط‌های بیرونی، مناطق مرطوب و خورنده مانند صنایع نفت و گاز، پتروشیمی‌ها و موتورخانه‌ها ایده‌آل است و با وجود قیمت بالاتر، دوام و طول عمر بالایی دارد.

کاربرد سینی کابل در محیط‌های مختلف

شاید برای شما این سؤال ایجاد شده باشد که از سینی کابل در چه محیط‌هایی می‌توان استفاده کرد. در ادامه مهم‌ترین کاربردهای آن را بررسی می‌کنیم.

مراکز داده

در مراکز داده، سینی کابل از ایجاد تداخلات مغناطیسی جلوگیری کرده و مدیریت کابل‌های برق و شبکه را آسان‌تر می‌کند.

ساختمان‌های اداری و مسکونی

در ساختمان‌ها و ادارات می‌توان از سینی کابل برای مدیریت کابل‌های برق، تلفن، اینترنت و سایر سیستم‌های ارتباطی استفاده کرد و در نتیجه طول عمر کابل‌ها را افزایش داد.

صنایع نفت و گاز

با توجه به شرایط سخت حاکم بر محیط‌های صنعتی، استفاده از سینی کابل در سیم‌کشی ساختمان‌های صنعتی باعث افزایش ایمنی، نظم و حفاظت از کابل‌ها خواهد شد.

نکات کلیدی در انتخاب و خرید سینی کابل با کیفیت

انتخاب سینی کابل مناسب نیازمند توجه به جزئیات فنی است تا کیفیت و کارایی آن در پروژه تضمین شود. هنگام خرید به موارد زیر دقت کنید:

• عرض سینی: متناسب با تعداد کابل‌های فعلی و با در نظر گرفتن فضای کافی برای توسعه آینده انتخاب شود.
• ضخامت ورق: بر اساس وزن کابل‌ها تعیین می‌شود. ورق‌های ضخیم‌تر برای کابل‌های فشار قوی و سنگین و ورق‌های نازک‌تر برای کابل‌های سبک مانند شبکه مناسب هستند.
• نوع گالوانیزه: بر اساس شرایط محیطی (رطوبت، دما و مواد شیمیایی) انتخاب شود. گالوانیزه گرم برای محیط‌های خورنده و گالوانیزه سرد برای فضاهای داخلی توصیه می‌شود.
• تعداد خم‌کاری: سینی‌های ۶ خم استحکام و تحمل وزن بیشتری نسبت به مدل‌های ۴ خم دارند و برای بارهای سنگین‌تر مناسب‌ترند.
• کیفیت ساخت: محصول باکیفیت باید دارای برش‌کاری دقیق، بدون لبه تیز و خم‌کاری اصولی باشد تا تمام شاخه‌ها ابعاد یکسانی داشته باشند.
• استانداردها: اطمینان حاصل کنید که محصول مطابق با استانداردهای معتبر ملی و بین‌المللی مانند NEMA، UL و ISO تولید شده باشد.
• طول شاخه: طول استاندارد شاخه‌ها معمولاً ۲ یا ۳ متر است که باید در محاسبات پروژه لحاظ شود.

مزیت‌های سینی کابل

• دسترسی و نگهداری آسان؛ کابل‌ها برای بازرسی و تعمیرات به راحتی قابل مشاهده هستند و می‌توان در هر نقطه‌ای کابل جدید اضافه یا خارج کرد.
• افزایش ایمنی؛ با سازماندهی کابل‌ها، خطرات ناشی از آسیب فیزیکی و حریق به دلیل تهویه بهتر کاهش می‌یابد.
• نظم و زیبایی؛ به مرتب‌سازی سیم‌کشی و بهبود ظاهر محیط کمک می‌کند.
• مقاومت بالا؛ در برابر ضربه، خوردگی و رطوبت، به‌ویژه در مدل‌های گالوانیزه، مقاومت مناسبی دارد.
• نصب و توسعه سریع؛ نصب آن آسان است و افزودن کابل‌های جدید نیازی به تخریب ندارد.
• مقرون‌به‌صرفه؛ در مقایسه با روش‌های دیگر، هزینه‌های کلی پروژه را کاهش می‌دهد.

نحوه نصب سینی کابل

اگر قصد استفاده از سینی کابل در ساختمان خود را دارید، می‌توانید این محصول را به روش‌های مختلف نصب کنید.

نصب سقفی

در صورتی که ارتفاع سقف مناسب باشد، نصب سقفی بهترین گزینه برای اجرای مسیر کابل‌کشی خواهد بود.

نصب دیواری

برای محیط‌های کوچک، نصب دیواری بهترین گزینه محسوب می‌شود.

نصب بر روی زمین

این روش برای فضاهای صنعتی و کارگاه‌ها بسیار مناسب است.

اطلاعات نصب و نگهداری سینی کابل

اگر می‌خواهید سینی کابل عملکردی بهینه داشته باشد و ایمنی سیستم‌های الکتریکی حفظ شود، رعایت نکات زیر ضروری است:

• قبل از شروع نصب، نقشه‌های تأسیساتی و طراحی سینی کابل را مجدداً بررسی کنید.
• محل نصب را به گونه‌ای انتخاب کنید که دسترسی برای تعمیر و نگهداری آسان باشد.
• برای نصب سینی کابل از ابزار مناسب استفاده کنید تا از هرگونه آسیب جلوگیری شود.
• فاصله بین براکت‌ها و نقاط اتصال باید مطابق استانداردهای مربوطه باشد.
• میزان بار وارد بر سینی کابل باید متناسب با ظرفیت تحمل آن باشد.
• تمامی پیچ‌ها و اتصالات باید به‌درستی نصب شوند تا از بروز خرابی یا سقوط سینی جلوگیری شود.

اتصالات و تجهیزات جانبی سینی کابل

برای نصب یک سیستم کامل و ایمن، استفاده از تجهیزات جانبی مناسب ضروری است:

• رابط (Connector): برای اتصال دو شاخه سینی کابل.
• زانویی (Elbow): برای تغییر مسیر در زوایای ۴۵ و ۹۰ درجه.
• سه‌راهی (Tee): برای ایجاد انشعاب در مسیر.
• چهارراهی (Cross): برای تقسیم مسیر به چند جهت.
• درب سینی کابل (Cover): برای محافظت از کابل‌ها در برابر گرد و غبار و رطوبت.
• پایه ساپورت (Support Bracket): برای نصب سینی کابل روی دیوار، سقف یا زمین.
• جداکننده (Divider): برای جداسازی کابل‌های برق از کابل‌های دیتا.

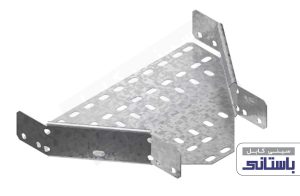

• تبدیل (Reducer): برای اتصال سینی‌هایی با عرض‌های متفاوت.
• پیچ، مهره و واشر: برای مونتاژ و اتصال قطعات مختلف سیستم.

فرآیند تولید سینی کابل

تولید سینی کابل یک چرخه مهندسی دقیق است که ترکیبی از طراحی نرم‌افزاری، ماشین‌آلات پیشرفته CNC و مهارت‌های فنی را شامل می‌شود. هدف این فرآیند، تولید محصولی مطابق با استانداردهای صنعتی و نیازهای خاص پروژه‌های ساختمانی و صنعتی است. مراحل اصلی تولید سینی کابل به شرح زیر می‌باشد.

۱. انتخاب متریال و طراحی اولیه

در اولین مرحله، تولیدکنندگان بر اساس سفارش مشتری، ورق مناسب را انتخاب می‌کنند. این انتخاب شامل تعیین ضخامت ورق (از ۰.۴ تا ۲ میلی‌متر) و نوع آن است.

• برای سینی‌های گالوانیزه سرد از ورق گالوانیزه فابریک استفاده می‌شود.
• برای سینی‌های گالوانیزه گرم، بسته به ضخامت، ورق روغنی یا ورق سیاه به‌کار می‌رود.

پس از انتخاب ورق مناسب، نقشه پانچ سینی با استفاده از نرم‌افزارهای مهندسی مانند اتوکد طراحی می‌شود تا محل دقیق سوراخ‌ها و خم‌ها مشخص شود.

۲. پانچ‌کاری با تکنولوژی CNC

پانچ‌کاری یکی از مهم‌ترین مراحل تولید است. در این مرحله سوراخ‌های استاندارد روی ورق ایجاد می‌شوند تا امکان نصب متعلقات و اتصالات فراهم شود. استفاده از دستگاه‌های تمام‌اتوماتیک CNC موجب افزایش دقت و کاهش خطاهای انسانی می‌شود.

۳. برشکاری با گیوتین

پس از پانچ‌کاری، ورق‌ها به ابعاد دقیق سینی کابل برش داده می‌شوند. این مرحله با دستگاه گیوتین و توسط اپراتور حرفه‌ای انجام می‌شود. دقت در برش اهمیت بالایی دارد، زیرا کوچک‌ترین خطا می‌تواند باعث جابه‌جایی سوراخ‌ها و کاهش کیفیت نصب اتصالات شود.

۴. خمکاری هیدرولیک

خمکاری آخرین مرحله کارگاهی تولید سینی کابل است و با دستگاه هیدرولیک انجام می‌شود.

• خمکاری لبه‌های داخلی: مطابق سفارش مشتری، لبه‌های داخلی سینی برای افزایش استحکام و ایمنی کابل‌ها خم می‌شوند.
• خمکاری دیواره‌ها: با توجه به ارتفاع دیواره مورد نظر، خم‌های اصلی در دو طرف طول سینی اجرا می‌شوند تا شکل نهایی محصول ایجاد شود.

۵. فرآیند پوشش‌دهی و گالوانیزاسیون

سینی کابل بسته به نیاز پروژه و شرایط محیطی، به دو روش آماده می‌شود.

گالوانیزه سرد: سینی‌ها پس از خمکاری مستقیماً آماده نصب هستند.

گالوانیزه گرم: سینی‌ها پس از تولید به حوضچه مذاب روی منتقل می‌شوند. این فرآیند تنها برای ورق‌های با ضخامت ۱.۲۵ میلی‌متر به بالا انجام می‌شود تا از تغییر شکل ورق جلوگیری شود. سینی‌های گالوانیزه گرم بیشترین مقاومت را در برابر خوردگی و شرایط محیطی سخت ارائه می‌کنند.

ویژگی‌های تولید مدرن

گروه صنعتی سینی کابل با بهره‌گیری از ماشین‌آلات مدرن، امکان تولید سفارشی سینی کابل در طول‌های ۲ و ۳ متری و همچنین ابعاد غیراستاندارد را فراهم کرده است. دقت بالا در تولید باعث شده محصولات این مجموعه بتوانند استانداردهای صنایع نفت، گاز و پتروشیمی را نیز کسب کنند.

تولید با تکنولوژی CNC موجب می‌شود برش و پانچ اتصالات با دقت بالا انجام شده و نصب قطعات با سهولت بیشتری صورت گیرد.

همچنین تمامی اتصالات باید متناسب با نوع سینی کابل، با پوشش گالوانیزه سرد یا گالوانیزه گرم تولید شوند تا مقاومت لازم در برابر پوسیدگی و شرایط محیطی مختلف را داشته باشند.

عوامل مؤثر بر قیمت سینی کابل

در صنعت سینی کابل، قیمت‌گذاری تحت تأثیر عوامل متعددی قرار دارد؛ از نوسانات بازار آهن و ورق گرفته تا مشخصات فنی محصول و جزئیات فرآیند تولید.

۱. مشخصات فنی ورق

ضخامت ورق

ضخامت ورق مهم‌ترین عامل تعیین‌کننده قیمت سینی کابل است. هرچه ضخامت ورق بیشتر باشد، وزن سینی افزایش یافته و قیمت نهایی نیز بیشتر خواهد شد. همچنین تغییرات قیمت ورق گالوانیزه نقش مهمی در نوسان قیمت سینی کابل دارد.

عرض سینی کابل

عرض سینی کابل مستقیماً با میزان مصرف ورق ارتباط دارد و افزایش عرض، موجب افزایش قیمت خواهد شد.

ارتفاع دیواره و تعداد خمکاری

پایه قیمت‌گذاری معمولاً بر اساس دیواره ۴ سانتی‌متر و ۴ خم استاندارد است. افزایش ارتفاع دیواره یا تعداد خم‌ها باعث افزایش هزینه تولید می‌شود.

۲. نوع پوشش و فرآیند تولید

گالوانیزه سرد و گرم

سینی‌های گالوانیزه گرم به دلیل فرآیند پیچیده آبکاری، استفاده از ورق‌های ضخیم‌تر و مقاومت بالاتر، قیمت بیشتری نسبت به گالوانیزه سرد دارند.

متریال پایه

نوع ورق مصرفی نیز بر هزینه تولید تأثیرگذار است. استفاده از ورق روغنی یا ورق سیاه در تولید سینی کابل گالوانیزه گرم، هزینه اولیه را افزایش می‌دهد.

۳. متعلقات و هزینه‌های جانبی

نحوه محاسبه اتصالات

قیمت شاخه‌های مستقیم معمولاً در لیست فروش مشخص است، اما اتصالاتی مانند زانو، سه‌راهی و چهارراهی به‌صورت جداگانه محاسبه می‌شوند.

رابط سینی کابل

قیمت رابط معمولاً معادل ۱۰ درصد قیمت یک شاخه کامل سینی کابل است.

سفارشی‌سازی

تولید سینی کابل در طول‌ها یا ابعاد غیراستاندارد با استفاده از دستگاه‌های CNC می‌تواند هزینه نهایی را افزایش دهد.

۴. عوامل محیطی و بازار

نوسانات بازار

با توجه به وابستگی صنعت سینی کابل به قیمت فلزات، لیست قیمت‌ها به‌صورت دوره‌ای به‌روزرسانی می‌شوند و ممکن است قیمت برخی سایزها در بازه‌های زمانی مختلف تغییر کند.

به طور کلی، قیمت سینی کابل به عواملی مانند جنس ورق، عرض سینی، ضخامت ورق، نوع پوشش گالوانیزه (سرد یا گرم)، تعداد خمکاری و برند تولیدکننده بستگی دارد.

سینی کابل گالوانیزه گرم به دلیل فرآیند تولید پیچیده‌تر و مقاومت بالاتر، قیمت بیشتری نسبت به گالوانیزه سرد دارد. همچنین با افزایش عرض و ضخامت، قیمت نیز افزایش پیدا می‌کند.

نکته بسیار مهم اینکه قیمت‌های موجود در بازار تنها برای برآورد اولیه مناسب هستند. به دلیل نوسانات قیمت ورق فولاد، برای دریافت قیمت دقیق و به‌روز، مشاوره فنی و انتخاب بهترین گزینه، توصیه می‌شود مستقیماً با کارشناسان فروش در تماس باشید. برای خریدهای عمده نیز تخفیف‌های ویژه ارائه می‌شود.
