جوینت سینی کابل چیست؟

جوینت سینی کابل چیست؟

به‌کارگیری جوینت سینی کابل در سیستم‌های مدیریت کابل و تأسیسات برقی از اهمیت ویژه‌ای برخوردار است، زیرا جوینت‌ها نقش اساسی در اتصال، هدایت و محافظت از کابل‌ها ایفا می‌کنند. در بسیاری از پروژه‌های ساختمانی و صنعتی، نیاز به انتقال کابل‌ها در مسیرهای طولانی و پیچیده وجود دارد.

جوینت‌های سینی کابل این امکان را فراهم می‌کنند تا کابل‌ها به طور منظم و ایمن از یک بخش به بخش دیگر هدایت شوند و همچنین در نقاط انشعاب یا تغییر مسیر از پایداری و ایمنی لازم برخوردار باشند. استفاده از جوینت‌های مناسب از بروز آسیب‌های فیزیکی به کابل‌ها جلوگیری کرده و باعث تسهیل در فرایند نصب و نگهداری سیستم‌های کابل‌کشی می‌شود. علاوه بر این، جوینت‌ها در کنترل نوسانات و جلوگیری از ایجاد اختلال در عملکرد کابل‌ها نقش مهمی ایفا می‌کنند و برای ایجاد اتصالات زمین حفاظتی نیز به کار می‌روند. برای خرید این متریال، باید به مراکز فروش سینی کابل مراجعه کنید.

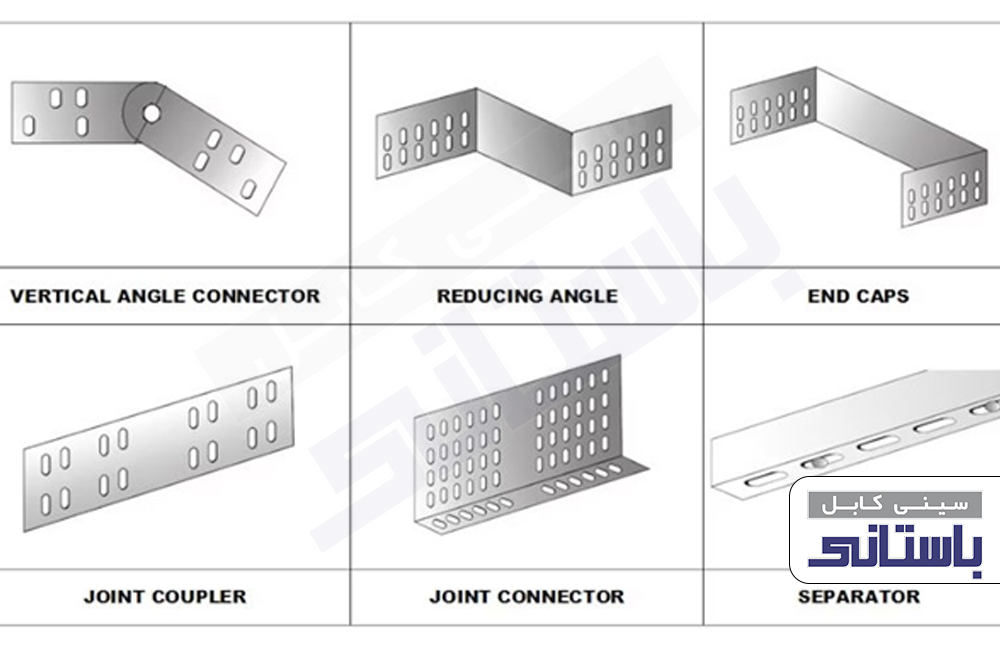

انواع جوینت سینی کابل - باستانی

جوینت سینی کابل و کارکرد آن

جوینت سینی کابل یا به انگلیسی Cable Tray Joint نوعی اتصال یا رابط است که برای متصل‌کردن دو یا چند سینی کابل به یکدیگر استفاده می‌شود. سینی‌های کابل معمولاً برای مدیریت و پشتیبانی کابل‌ها در سیستم‌های برقی به کار می‌روند، به‌ویژه در تأسیسات صنعتی، ساختمانی و زیرساختی. جوینت‌ها معمولاً از جنس فلزی (معمولاً فولاد یا آلومینیوم) مشابه درب سینی کابل ساخته می‌شوند، اما ممکن است در برخی موارد از مواد پلیمری مقاوم به خوردگی نیز استفاده شود.

هدف اصلی جوینت سینی کابل فراهم‌کردن اتصالی مطمئن، مقاوم و پایدار بین دو قطعه سینی است تا کابل‌ها بدون خمیدگی یا فشار اضافی بتوانند از یک سینی به سینی دیگر انتقال یابند. این اتصالات به‌گونه‌ای طراحی می‌شوند که جریان کابل‌ها را در مسیر خود حفظ کرده و از آسیب به کابل‌ها در اثر تغییر مسیر جلوگیری کنند. علاوه بر اتصال مکانیکی، جوینت‌های سینی کابل می‌توانند به‌عنوان نقطه زمین حفاظتی نیز عمل کنند و به همین دلیل، معمولاً از بست‌های محکم و پیچ‌های مقاوم استفاده می‌شود تا ایمنی و دوام بالایی داشته باشند.

موارد استفاده و کاربرد جوینت سینی کابل

جوینت سینی کابل در تأسیسات برقی و سیستم‌های مدیریت کابل برای ایجاد اتصالات ایمن، هدایت دقیق کابل‌ها و کاهش آسیب به آن‌ها استفاده می‌شود:

  • اتصال سینی‌های مستقیم: برای اتصال دو سینی کابل در یک مسیر مستقیم و حفظ پیوستگی کابل‌کشی
  • تغییر جهت مسیر کابل: استفاده از جوینت‌های زاویه‌دار برای هدایت کابل‌ها در مسیرهای ۹۰ درجه یا زوایای دیگر.
  • ایجاد انشعاب در مسیر کابل: با استفاده از جوینت‌های سه‌راهی، امکان انشعاب‌دهی به کابل‌ها و هدایت آن‌ها به مسیرهای مختلف فراهم می‌شود.
  • اتصالات چهارراهی: برای مسیرهایی که نیاز به توزیع کابل‌ها به چهار جهت مختلف وجود دارد.
  • کاهش عرض سینی: جوینت‌های کاهش‌دهنده امکان اتصال سینی‌های با عرض متفاوت را فراهم می‌کنند.
  • پایداری در برابر لرزش‌ها: در مسیرهایی که لرزش یا حرکت مداوم وجود دارد، جوینت‌های انعطاف‌پذیر از آسیب به کابل‌ها جلوگیری می‌کنند.
  • اتصال زمین حفاظتی: برخی جوینت‌ها به‌عنوان نقاط اتصال زمین عمل می‌کنند تا سیستم کابل‌کشی ایمن‌تر باشد.

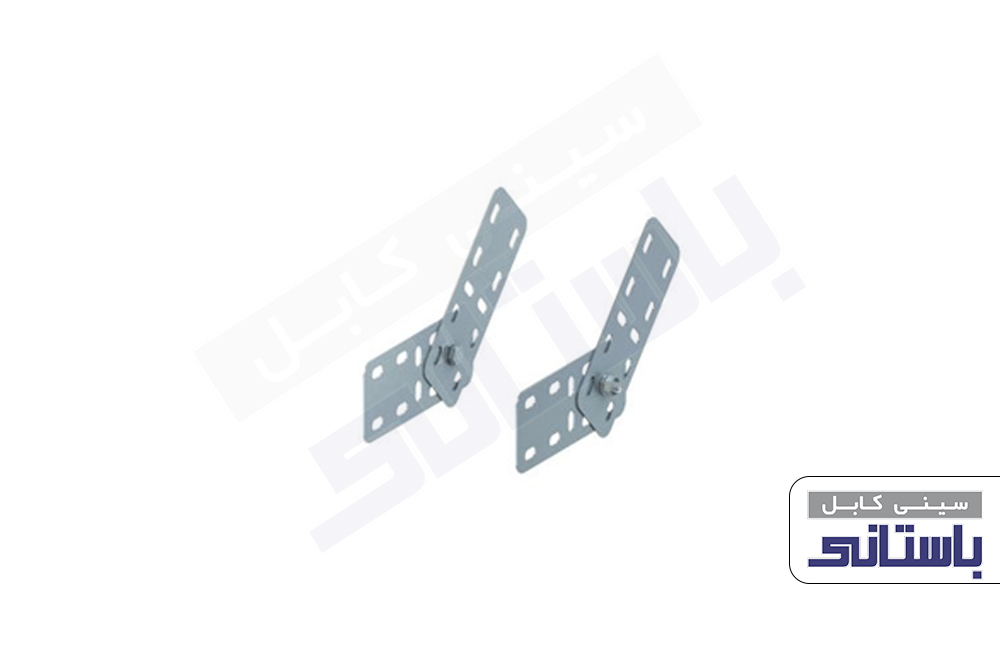

تولید کننده جوینت سینی کابل در ایران

انواع جوینت سینی کابل

در سیستم‌های مدیریت کابل، برای اتصال سینی‌های کابل در مسیرهای مختلف از انواع مختلفی از جوینت‌ها استفاده می‌شود. هر نوع جوینت بر اساس نیازهای خاصی طراحی شده و برای تأمین اتصالات ایمن و پایدار در نقاط مختلف به کار می‌رود.

۱. جوینت مستقیم

این نوع جوینت برای اتصال دو سینی کابل در یک خط مستقیم استفاده می‌شود. جوینت‌های مستقیم بسیار رایج هستند و با استفاده از آن‌ها می‌توان سینی‌ها را بدون تغییر جهت به یکدیگر متصل کرد.

۲. جوینت زاویه‌دار

جوینت زاویه‌دار برای اتصال سینی‌های کابل در نقاط تغییر جهت استفاده می‌شود. این جوینت‌ها به‌صورت ۹۰ درجه و در برخی موارد با زاویه‌های کمتر یا بیشتر در دسترس هستند و به کاربر امکان می‌دهند تا کابل‌ها را در مسیرهای زاویه‌دار هدایت کند.

۳. جوینت سه‌راهی (T-Joint)

جوینت سه‌راهی یا T شکل برای ایجاد انشعاب در سینی کابل استفاده می‌شود. این نوع جوینت در نقاطی که نیاز به هدایت کابل‌ها به سه مسیر مختلف است، به کار می‌رود و به کاربران اجازه می‌دهد کابل‌ها را به سمت‌های مختلف انتقال دهند.

۴. جوینت چهارراهی

این جوینت برای اتصال سینی‌های کابل در چهار مسیر متقاطع به کار می‌رود. جوینت چهارراهی برای مسیرهایی که نیاز به انشعاب بیشتر و هدایت کابل‌ها به چندین جهت دارد، استفاده می‌شود.

۵. جوینت کاهش‌دهنده

جوینت کاهش‌دهنده برای اتصال سینی‌های کابل با عرض‌های متفاوت به کار می‌رود. این نوع جوینت امکان اتصال سینی‌های پهن‌تر به سینی‌های باریک‌تر را فراهم کرده و از این طریق جریان کابل‌ها را بدون نیاز به تغییر مسیر حفظ می‌کند.

۶. جوینت انعطاف‌پذیر

این نوع جوینت به‌صورت انعطاف‌پذیر طراحی شده است و برای اتصالات در مسیرهایی که احتمال تغییرات حرکتی یا لرزش وجود دارد، مناسب است. استفاده از جوینت‌های انعطاف‌پذیر از آسیب به کابل‌ها در اثر حرکات مداوم جلوگیری می‌کند.

نحوه اجرای جوینت سینی کابل

در ابتدا، محل دقیق جوینت باید بر اساس نقشه‌های کابل‌کشی مشخص شود. سپس، قطعات جوینت با استفاده از بست‌ها، پیچ‌ها و اتصالات مناسب به دو سر سینی‌های کابل متصل می‌شوند. برای اطمینان از ثبات اتصال، لازم است بست‌ها به‌خوبی محکم شوند تا در برابر لرزش یا تکان‌های احتمالی مقاوم باشند. در صورت استفاده از جوینت‌های زاویه‌دار، سه‌راهی یا چهارراهی، زاویه‌ها و جهت‌های موردنظر باید به دقت تنظیم شوند تا جریان کابل‌ها بدون پیچ‌خوردگی یا فشار اضافی ادامه پیدا کند.

در مواردی که از جوینت‌های کاهش‌دهنده استفاده می‌شود، باید دقت کرد که کابل‌ها بدون فشردگی یا آسیب از سینی پهن‌تر به سینی باریک‌تر انتقال یابند. همچنین، در مسیرهایی که ممکن است لرزش یا حرکت مداوم وجود داشته باشد، باید جوینت‌های انعطاف‌پذیر نصب شوند تا از آسیب به کابل‌ها جلوگیری شود. پس از نصب جوینت، سیستم کابل‌ها باید آزمایش شود تا از پایداری و ایمنی آن اطمینان حاصل گردد. در تکمیل این پروسه، جهت بهبود حفاظت، ممکن است از جوینت‌ها به‌عنوان نقطه اتصال زمین نیز استفاده شود تا سیستم در برابر نوسانات برق محافظت گردد.

سخن پایانی

تهیه جوینت سینی کابل با کیفیت و استاندارد بسیار مهم است. زیرا کیفیت این اتصالات به طور مستقیم بر ایمنی، دوام و عملکرد سیستم کابل‌کشی تأثیر می‌گذارد. جوینت‌های باکیفیت تضمین می‌کنند که اتصالات به طور محکم و پایدار باقی می‌مانند و از شل‌شدن یا آسیب‌دیدن کابل‌ها در اثر لرزش، تغییرات دما یا فشارهای مکانیکی جلوگیری می‌کنند.

علاوه بر این، جوینت‌های با کیفیت به کاهش هزینه‌های نگهداری و تعمیرات کمک می‌کنند، زیرا اتصالات بادوام نیاز کمتری به تعویض یا بازبینی مداوم دارند. در مسیرهای پیچیده و حساس، جوینت‌های باکیفیت از آسیب‌های احتمالی به کابل‌ها جلوگیری کرده و باعث پایداری بیشتر سیستم می‌شوند. این امر، به‌ویژه در پروژه‌های صنعتی و زیرساختی که حجم و اهمیت کابل‌کشی بالاست، اهمیت دو چندانی پیدا می‌کند و به طول عمر و کارایی سیستم کمک می‌کند.
